¶ 10.1 Шлюз по умолчанию
Шлюз по умолчанию (default gateway) – это сетевой узел, который служит точкой доступа для устройств в локальной сети при отправке данных в другие локальные сети, или в глобальные сети, такие как Интернет. Он выполняет роль посредника, перенаправляя пакеты данных от устройств, которые не знают, как достичь конечного адресата за пределами своей подсети.

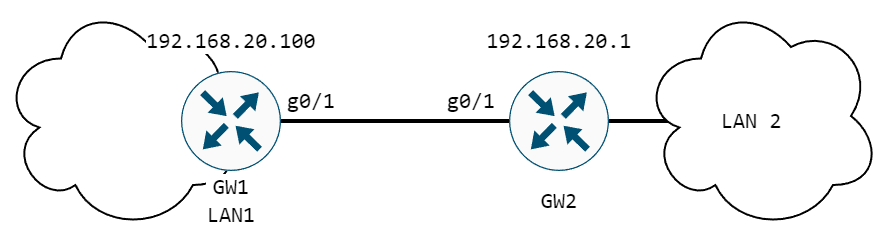

Рис. 2 – Шлюз по умолчанию
В данном примере демонстрируется настройка шлюза по умолчанию для маршрутизатора GW1.
Для того, чтобы настроить шлюз по умолчанию на маршрутизаторе GW1, в режиме конфигурации напишите команду ip route default и укажите IP-адрес шлюза по умолчанию (маршрутизатор может иметь несколько шлюзов по умолчанию):
GW1_config#ip route default 192.168.20.1
Для просмотра информации о шлюзе по умолчанию в таблице маршрутизации, введите команду show ip route static:
GW1_config#show ip route static
VRF ID: 0
S 0.0.0.0/0 [1,0] via 192.168.20.1(on GigaEthernet0/1)
¶ 10.2 Статическая маршрутизация
Статическая маршрутизация – это метод настройки сети, при котором маршруты задаются вручную администратором на маршрутизаторе и фиксируются в таблице маршрутизации. В отличие от динамической маршрутизации, где маршруты автоматически обновляются с помощью протоколов динамической маршрутизации, статические маршруты остаются неизменными до тех пор, пока администратор не внесет изменения. Этот подход используется в ситуациях, когда топология сети стабильна и не требует частых обновлений. Статическая маршрутизация позволяет избежать дополнительной нагрузки на сетевые ресурсы, так как не требует постоянного обмена данными между маршрутизаторами. Однако она имеет недостатки, такие как сложность масштабирования и необходимость ручного обновления при изменениях в сети.

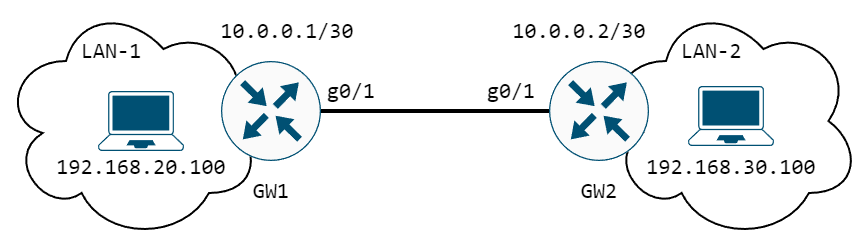

Рис. 3 – Статическая маршрутизация
В данном примере рассматривается настройка статического маршрута между LAN1 и LAN2.
Настройка стыковочного интерфейса g0/1 на GW1:
GW1_config#int g0/1
GW1_config_g0/1#ip address 10.0.0.1 255.255.255.252
GW1_config_g0/1#description TO-GW2
GW1_config_g0/1#exit
GW1_config#write
Настройка стыковочного интерфейса g0/1 на GW2:
GW2_config#int g0/1
GW2_config_g0/1#ip address 10.0.0.2 255.255.255.252
GW2_config_g0/1#description TO-GW1
GW2_config_g0/1#exit
GW2_config#write
Настройка шлюзового интерфейса g0/0 для LAN-1 на GW1:
GW1_config#int g0/0
GW1_config_g0/0#ip address 192.168.20.1 255.255.255.0
GW1_config_g0/0#description LAN1
GW1_config_g0/0#exit
GW1_config#write
Настройка шлюзового интерфейса g0/0 для LAN-2 на GW2:
GW2_config#int g0/0
GW2_config_g0/0#ip address 192.168.30.1 255.255.255.0
GW2_config_g0/0#description LAN2
GW2_config_g0/0#exit
GW2_config#write
Настройка статической маршрутизации на GW1:
GW1_config#ip route 192.168.30.100 255.255.255.0 10.0.0.2
Настройка статической маршрутизации на GW2:
GW2_config#ip route 192.168.20.100 255.255.255.0 10.0.0.1
Проверка таблицы маршрутизации на маршрутизаторе GW1:
GW1_config#show ip route
Codes: C - connected, S - static, R - RIP, B - BGP, BC - BGP connected
D - BEIGRP, DEX - external BEIGRP, O - OSPF, OIA - OSPF inter area
ON1 - OSPF NSSA external type 1, ON2 - OSPF NSSA external type 2
OE1 - OSPF external type 1, OE2 - OSPF external type 2, L - Local
DHCP - DHCP type, L1 - IS-IS level-1, L2 - IS-IS level-2
IA - ISIS inter-level, I - IPSEC type
VRF ID: 0
C 10.0.0.0/30 is directly connected, GigaEthernet0/1
C 192.168.20.0/24 is directly connected, GigaEthernet0/0
S 192.168.30.0/24 [1,0] via 10.0.0.1(on GigaEthernet0/1)
Проверка таблицы маршрутизации на маршрутизаторе GW2:
GW2_config#show ip route
Codes: C - connected, S - static, R - RIP, B - BGP, BC - BGP connected
D - BEIGRP, DEX - external BEIGRP, O - OSPF, OIA - OSPF inter area
ON1 - OSPF NSSA external type 1, ON2 - OSPF NSSA external type 2
OE1 - OSPF external type 1, OE2 - OSPF external type 2, L - Local
DHCP - DHCP type, L1 - IS-IS level-1, L2 - IS-IS level-2
IA - ISIS inter-level, I - IPSEC type
VRF ID: 0
C 10.0.0.0/30 is directly connected, GigaEthernet0/1
S 192.168.20.0/24 [1,0] via 10.0.0.1(on GigaEthernet0/1)
C 192.168.30.0/24 is directly connected, GigaEthernet0/0
