GVRP (протокол регистрации GARP VLAN) - это приложение GARP (протокол регистрации общих атрибутов), которое обеспечивает сокращение VLAN, совместимое с IEEE 802.1Q, и динамическое создание VLAN на магистральных портах 802.1Q.
С помощью GVRP коммутатор может обмениваться информацией о конфигурации VLAN с другими коммутаторами GVRP, отсекать ненужный широковещательный и неизвестный одноадресный трафик, а также динамически создавать и управлять сетями VLAN на коммутаторах, которые подключены через магистральные порты 802.1Q.
¶ 1 Задачи по конфигурации GVRP
¶ 1.1 Глобальное включение/отключение GVRP
Выполните следующие команды в режиме глобальной конфигурации:
| Команда | Описание |
|---|---|
[no] gvrp |
Включает или отключает GVRP глобально. |
По умолчанию GVRP отключён.
¶ 1.2 Включение/отключение GVRP на интерфейсе
В режиме конфигурации интерфейса выполните следующую команду:
| Команда | Описание |
|---|---|
[no] gvrp |
Включает/отключает GVRP на интерфейсе. |
Включает или отключает GVRP на конкретном порту. Чтобы порт стал активным участником GVRP, сначала необходимо включить GVRP глобально, а также настроить порт в режиме 802.1Q транка.
¶ 1.3 Мониторинг и обслуживание GVRP
Выполните следующие операции в режиме EXEC:
| Команда | Описание |
|---|---|
show gvrp statistics[interface port_list] |
Отображает статистику GVRP. |
show gvrp status |
Показывает глобальное состояние GVRP. |
[no] debug gvrp [ packet | event ] |
Включает или отключает режим отладки для GVRP (для пакетов данных или событий). Если конкретный параметр не указан, все отладочные опции будут задействованы. |
Отобразить статистику GVRP:
Switch#show gvrp statistics interface g0/1
GVRP statistics on port g0/1
GVRP Status: : Enabled
GVRP Frames Received : 0
GVRP Frames Transmitted : 0
GVRP Frames Discarded : 0
GVRP Last Pdu Origin : 0000.0000.0000
Отображение глобальной информации о состоянии GVRP:
Switch#show gvrp status
GVRP is enabled!
¶ 2 Пример конфигурации GVRP
Подключение к сети происходит следующим образом. Чтобы сделать информацию о конфигурации VLAN коммутатора A и коммутатора B идентичной, вы можете включить GVRP на коммутаторе A и коммутаторе B. Конфигурация выглядит следующим образом:

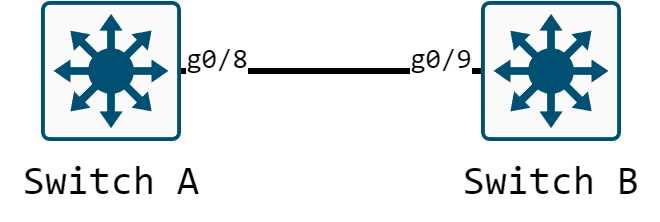

Рисунок 104 - Пример конфигурации GVRP
- Настройка порта g0/8 на Switch A для подключения к Switch B в режиме транка:
Switch_config_g0/8#switchport mode trunk
- Включение GVRP глобально на Switch A:
Switch_config#gvrp
- Включение GVRP на интерфейсе g0/8 Switch A:
Switch_config_g0/8#gvrp
- Настройка VLAN 10, VLAN 20 и VLAN 30 на Switch A:
Switch_config#VLAN 10,20,30
- Настройка порта g0/9 на Switch A для подключения к Switch B в режиме транка:
Switch_config_g0/9#switchport mode trunk
- Включение GVRP глобально на Switch B:
Switch_config#gvrp
- Включение GVRP на интерфейсе g0/9 Switch B:
Switch_config_g0/9#gvrp
- Настройка VLAN 40, VLAN 50 и VLAN 60 на Switch B:
Switch_config#VLAN 40,50,60
После выполнения данной конфигурации на обоих коммутаторах будут отображаться одинаковые VLAN: VLAN 10, VLAN 20, VLAN 30, VLAN 40, VLAN 50 и VLAN 60, что обеспечивает единообразие VLAN-конфигурации в сети.
