¶ 8.1 Маршрут по умолчанию
Маршрут по умолчанию можно задать в режиме конфигурирования с различными параметрами и метриками. Для создания маршрута по умолчанию, введите следующую команду:
Switch_config#ip route default 192.168.20.1
При создании шлюза по умолчанию можно указать дополнительные параметры после адреса назначения. Так, например, можно задать метрику данного маршрута, или прописать маршрут по умолчанию для VRF.
Задание шлюза по умолчанию:
Switch_config#ip route default ?
Vlan -- VLAN interface
Null -- Null interface
Loopback -- Loopback interface
SuperVlan -- SuperVLAN interface
Tunnel -- Tunnel interface
A.B.C.D -- gateway IP address
Параметры шлюза по умолчанию для VLAN 100:
Switch_config#ip route default vlan 100 ?
<1-255> -- Distance metric for this route
description -- Specify route description
tag -- Tag for this route
A.B.C.D -- Forwarding router's address
<cr>
Задание метрики маршруту, просмотр дополнительных параметров:
Switch_config#ip route default vlan 100 100 ?
description -- Specify route description
tag -- Tag for this route
global -- Next hop belong to the global routing table
vrf -- VPN Routing/Forwarding instance for Next hop
no-bfd -- Nexthop is not affected by BFD
<cr>
Добавление описания маршруту:
Switch_config#ip route default vlan 100 100 description test?
LINE -- Up to 60 characters describing this route
¶ 8.2 Статическая маршрутизация
Коммутаторы поддерживают статическую маршрутизацию, при которой маршруты указываются в явном виде при конфигурации оборудования. Маршрутизация при этом происходит без участия каких-либо протоколов маршрутизации.
При установке статического маршрута указывается адрес сети (и маска сети), адрес шлюза (узел, который способствует дальнейшей маршрутизации), метрика маршрута (опционально).
Схема с примером использования статической маршрутизации представлена на рис. 8.2.
Примечание: в качестве примера между двумя коммутаторами ядра настроена транспортная сеть 10.10.10.0/30.
На коммутаторе доступа Switch1:
- создан транспортный interface vlan 300 c IP-адресом 10.10.10.1/30;
- создан интерфейс локальной сети interface vlan 101 с IP-адресом 192.168.101.1/24;
На коммутаторе доступа Switch2:
- создан транспортный interface vlan 300 с IP-адресом 10.10.10.2/30;
- создан интерфейс локальной сети interface vlan 102 с IP-адресом 192.168.102.1/24;
На рабочей станции PC1 и PC2 установлен IP-адреса 192.168.101.10/24 и 192.168.102.10/24 соответственно.

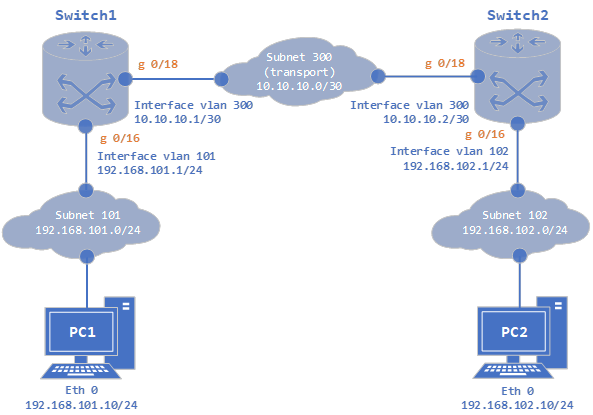

Рис. 8.2 – Статическая маршрутизация
Настройка коммутатора доступа Switch1:
! Создание vlan 300 с именем transport
Switch1_config#vlan 300
Switch1_config_vlan300#name transport
Switch1_config_vlan300#exit
! Назначение IP-адреса 10.10.10.1/30 на interface vlan 300
Switch1_config#interface vlan 300
Switch1_config_v300# ip address 10.10.10.1 255.255.255.252
Switch1_config_v300# exit
! Создание vlan 101 с именем subnet101
Switch1_config#vlan 101
Switch1_config_vlan101#name subnet101
Switch1_config_vlan101#exit
! Назначение IP-адреса 192.168.101.1/30 на interface vlan 101
Switch1_config#interface vlan 101
Switch1_config_v101# ip address 192.168.101.1 255.255.255.252
Switch1_config_v101# exit
! Настройка порта доступа для vlan 300
Switch1_config#interface gigaEthernet 0/18
Switch1_config_g0/18##switchport mode access
Switch1_config_g0/18#switchport pvid 300
Switch1_config_g0/18#exit
! Настройка порта доступа для vlan 101
Switch1_config#interface gigaEthernet 0/16
Switch1_config_g0/16#switchport mode access
Switch1_config_g0/16#switchport pvid 101
Switch1_config_g0/16#exit
Настройка коммутатора доступа Switch2:
! Создание vlan 300 с именем transport
Switch2_config#vlan 300
Switch2_config_vlan300#name transport
Switch2_config_vlan300#exit
! Назначение IP-адреса 10.10.10.2/30 на interface vlan 300
Switch2_config#interface vlan 300
Switch2_config_v300# ip address 10.10.10.2 255.255.255.252
Switch2_config_v300# exit
! Создание vlan 102 с именем subnet102
Switch2_config#vlan 102
Switch2_config_vlan102#name subnet102
Switch2_config_vlan102#exit
! Назначение IP-адреса 192.168.102.1/30 на interface vlan 102
Switch2_config#interface vlan 102
Switch2_config_v102# ip address 192.168.102.1 255.255.255.252
Switch2_config_v102# exit
! Настройка порта доступа для vlan 300
Switch2_config#interface gigaEthernet 0/18
Switch2_config_g0/18##switchport mode access
Switch2_config_g0/18#switchport pvid 300
Switch2_config_g0/18#exit
! Настройка порта доступа для vlan 102
Switch2_config#interface gigaEthernet 0/16
Switch2_config_g0/16#switchport mode access
Switch2_config_g0/16#switchport pvid 102
Switch2_config_g0/16#exit
Настройка статической маршрутизации на коммутаторе доступа Switch1:
Switch1_config#ip route 192.168.102.0 255.255.255.252 10.10.10.2
Настройка статической маршрутизации на коммутаторе доступа Switch2:
Switch2_config#ip route 192.168.101.0 255.255.255.0 10.10.10.1
Проверка таблицы маршрутизации на коммутаторе доступа Switch1:
Switch1_config#show ip route
max_rtlimit:65536 static_nh_limit:8
Codes: C - connected, S - static, R - RIP, B - BGP, BC - BGP connected
D - BEIGRP, DEX - external BEIGRP, O - OSPF, OIA - OSPF inter area
ON1 - OSPF NSSA external type 1, ON2 - OSPF NSSA external type 2
OE1 - OSPF external type 1, OE2 - OSPF external type 2
DHCP - DHCP type, L1 - IS-IS level-1, L2 - IS-IS level-2, IA - ISIS inter-level
I - IPSEC type
VRF ID: 0
C 10.10.10.0/30 is directly connected, VLAN300
C 192.168.101.0/24 is directly connected, VLAN101
S 192.168.102.0/30 [1,0] via 10.10.10.2(on VLAN300)
Проверка таблицы маршрутизации на коммутаторе доступа Switch2:
Switch2_config#show ip route
max_rtlimit:65536 static_nh_limit:8
Codes: C - connected, S - static, R - RIP, B - BGP, BC - BGP connected
D - BEIGRP, DEX - external BEIGRP, O - OSPF, OIA - OSPF inter area
ON1 - OSPF NSSA external type 1, ON2 - OSPF NSSA external type 2
OE1 - OSPF external type 1, OE2 - OSPF external type 2
DHCP - DHCP type, L1 - IS-IS level-1, L2 - IS-IS level-2, IA - ISIS inter-level
I - IPSEC type
VRF ID: 0
C 10.10.10.0/30 is directly connected, VLAN300
S 192.168.101.0/24 [1,0\] via 10.10.10.1(on VLAN300)
C 192.168.102.0/24 is directly connected, VLAN102
